Название «легкие конструкции» говорит уже само за себя – они действительно имеют малый удельный вес. Так, например, вес одного квадратного метра несущего стального каркаса здания находится в пределах 23-50 кг, а вес готового квадратного метра здания в среднем составляет 200 кг. Следовательно, такая конструкция не дает нагрузку на фундамент, позволяя строить дома на «плохих» грунтах. Это большой плюс при реконструкции (в том числе и сильно ослабленных зданий), строительстве в условиях тесной городской застройки без применения грузоподъемной техники.
Благодаря легкости каждого элемента, а также точности размеров, маркировке и продуманным чертежам, сборка каркаса на строительной площадке напоминает сборку конструктора больших размеров. Бригада из 3-4х человек может собрать полностью каркас дома площадью 150-200 квадратных метров за 2-3- недели. Для сборки всех элементов здания понадобится только электродрель или шуруповерт, поскольку все элементы соединяются с помощью самосверлящих шурупов.
Точность размеров достигается за счет проектирования с помощью CAD-систем и машиностроительных методов. Завод-изготовитель, получая спецификацию в электронном виде, производит профили с точностью до 1 мм в продольном направлении и с точностью до сотых долей мм по сечению. Более того, такая выверенность размеров внутренних стен, перегородок и потолков полностью исключает дальнейшие работы по выравниванию стен раствором или дополнительной системой сухой штукатурки.
Сначала проектируется виртуальная модель здания, затем по ней составляется ведомость материалов и программа управления производством и линиями. Все элементы (а их может быть более 5000) после производства упаковываются и маркируются согласно проектной документации. Монтажники получают на стройплощадку вместе с материалами комплекты сборочных чертежей и монтажных карт. Сквозная маркировка позволяет быстро отыскивать на стройке нужные элементы и безошибочно вести монтаж.
Свободная планировка – это также результат использования ЛСТК. Конструкции позволяют устраивать чердачное перекрытие легкими фермами (балками) пролетом до 9-12 метров. Оригинальные планировки возможны за счет способности конструкций перекрывать пролеты до 14 м без промежуточных опор по кровле и до 8 м по межэтажным перекрытиям. К тому же, внутри каркасных стен и перекрытий можно размещать коммуникации.
Основой технологии ЛСТК является термопрофиль.

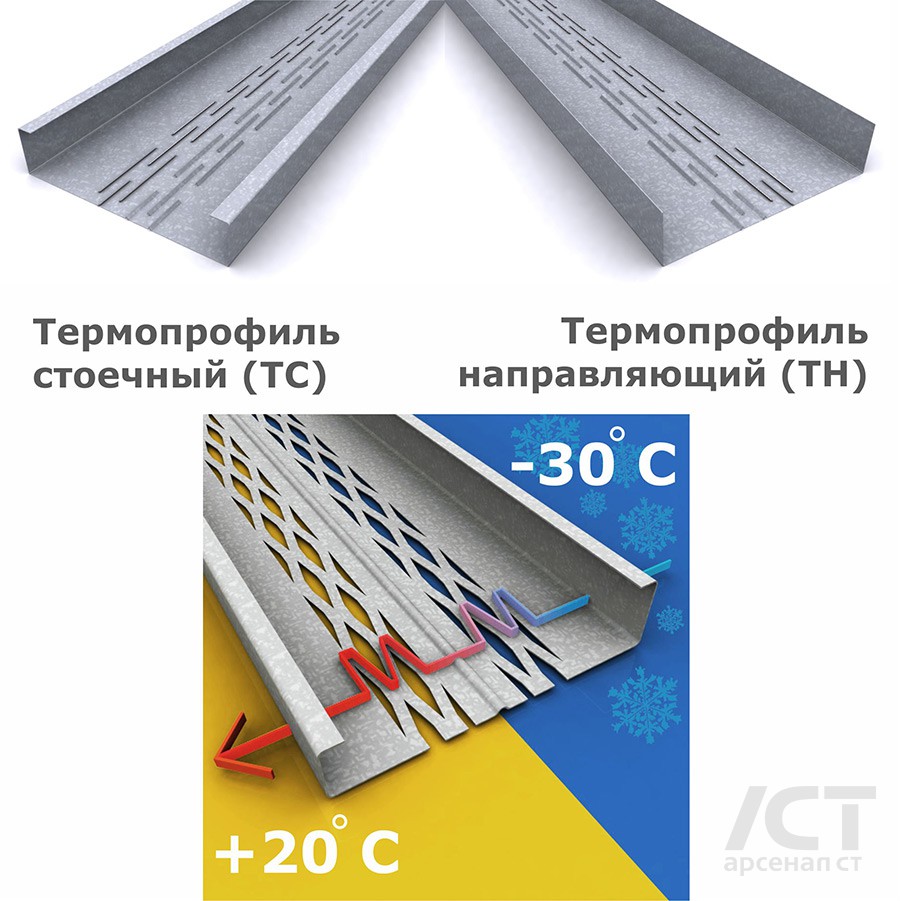

Термопрофиль — это балка из металлического профиля со сквозными продольными канавками, прорезанными в шахматном порядке. Благодаря этому значительно увеличиваются поперечные тепло- и звукоизолирующие свойства за счет увеличения эффективного пути потока, значительно снижается теплопроводность. Перфорация термопрофиля обеспечивает высокую термоустойчивость, предотвращает появление «мостиков холода», способствует лучшей звукоизоляции по сравнению с деревянными балками.

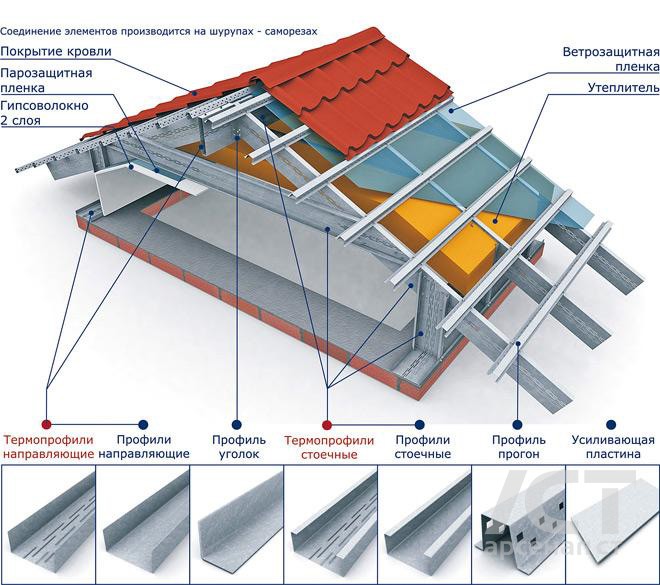

Профили и термопрофили бывают стоечными и направляющими. Соединяя профили между собой при помощи саморезов, получается каркас здания, который затем обшивается листовыми материалами и утепляется.

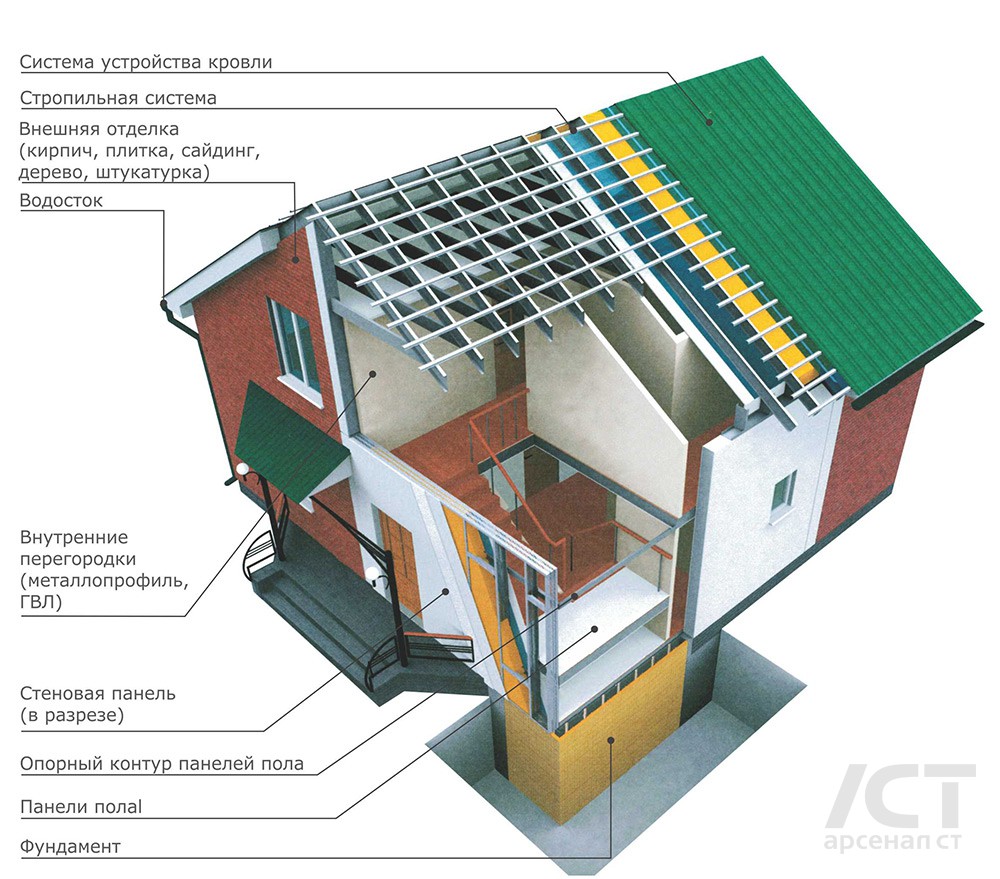

Готовое здание по технологии ЛСТК состоит из стеновой системы, системы перекрытий и кровельной системы.

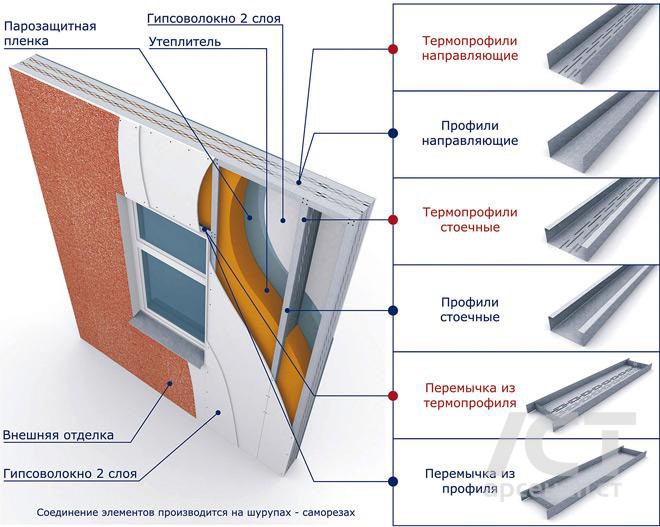

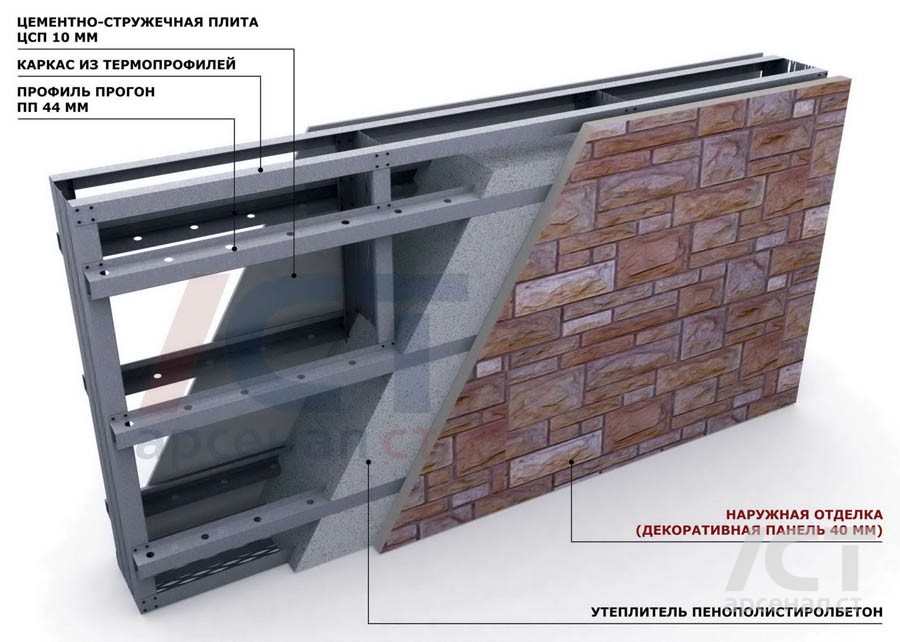

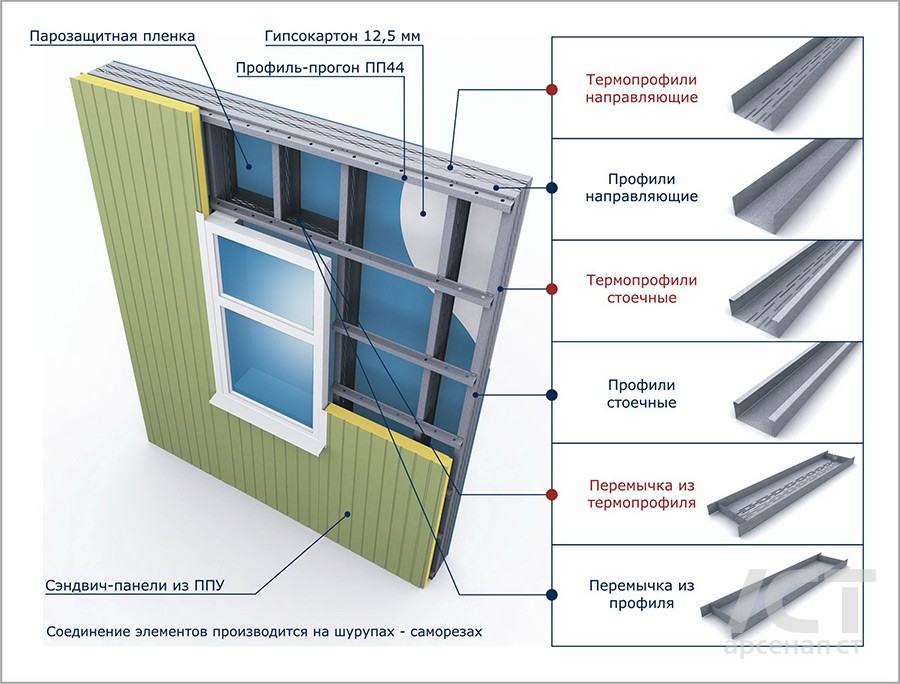

Несущие стены — металлический каркас из профилей и термопрофилей (толщина 1,5–2,0 мм) и эффективная теплоизоляция (сухие или жидкие утеплители). Приведенное сопротивление теплопередаче внешних стен — до 6,04 м2оС/Вт (в зависимости от утеплителя без учета возможности дополнительного утепления по фасаду). С внутренней и внешней стороны конструкции обшиты листовыми материалами. В качестве фасадной отделки могут быть использованы кирпич, камень, деревянный брус, профлист, кассеты, сайдинг и другие современные материалы.
В систему входят также внутренние несущие стены и перегородки. Высота стен достигает 8 метров, толщина варьируется от 150 до 300 мм. , технически достижимый предел огнестойкости конструкции REI90.

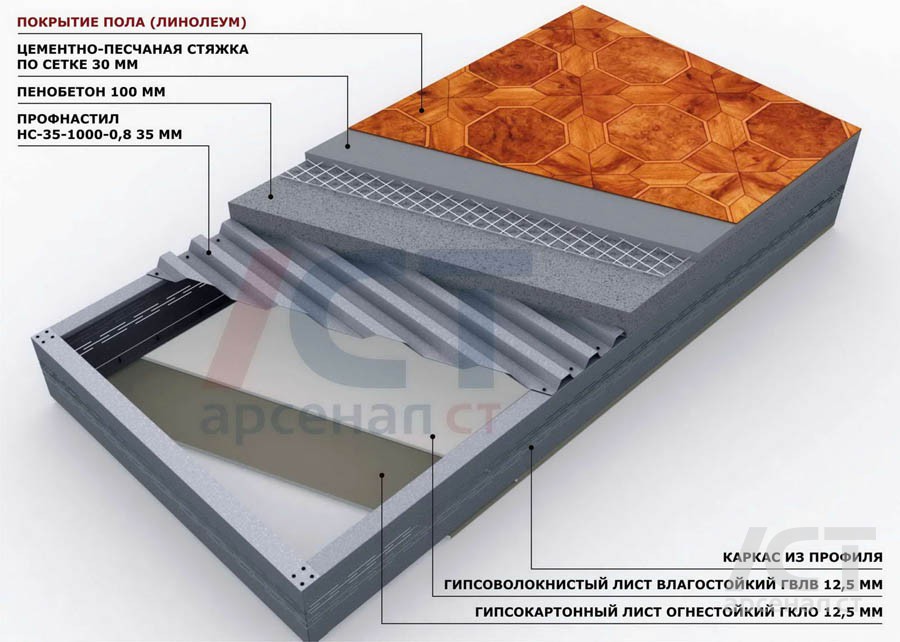

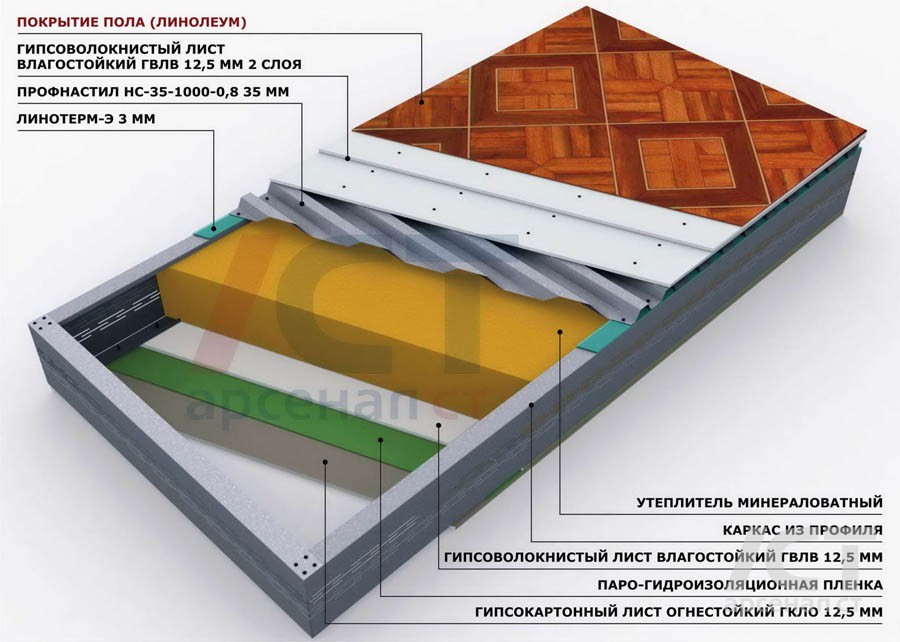

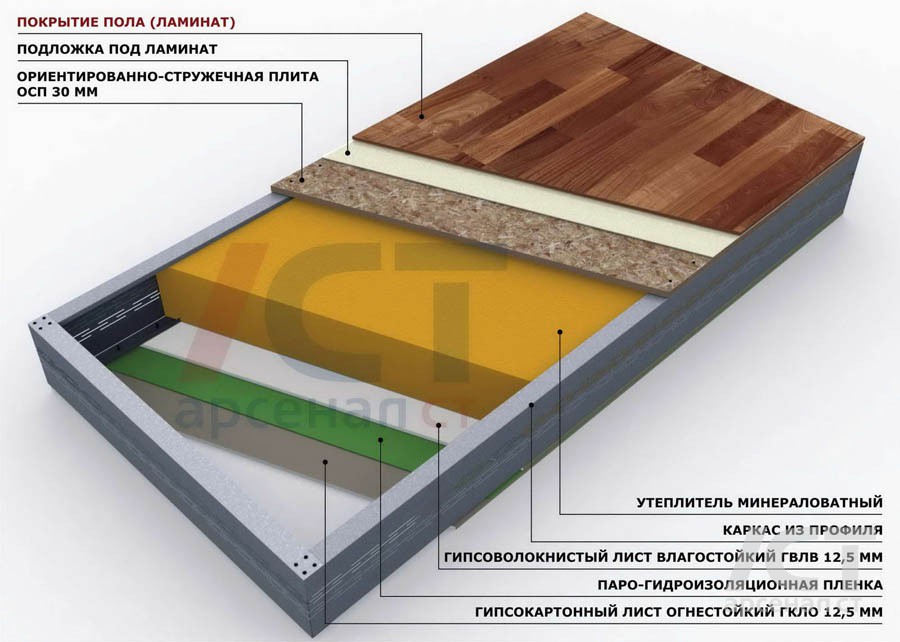

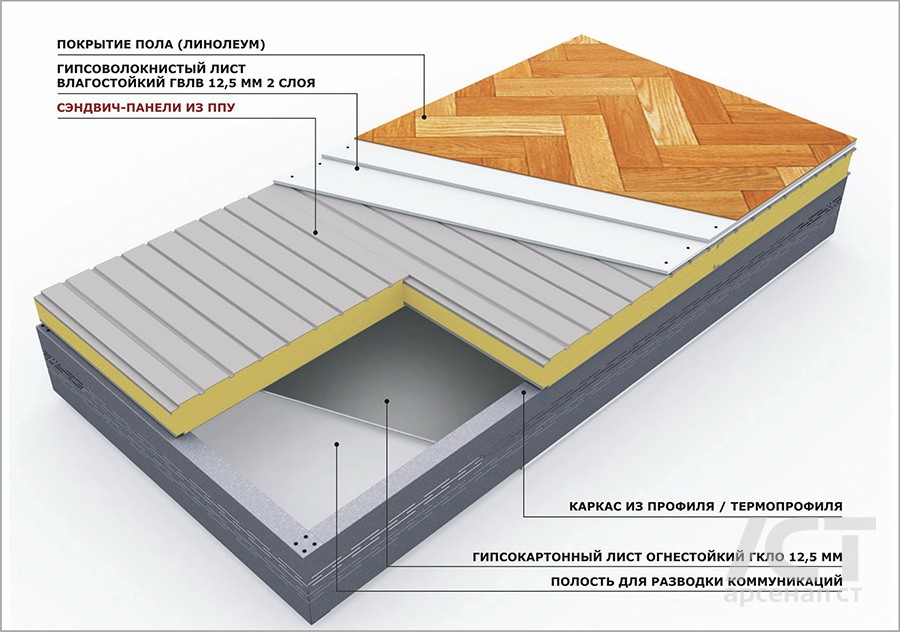

Система перекрытий также состоит из несущих конструкций межэтажного перекрытия, изготовленных из стальных C- или П-образных профилей толщиной 0,8–2 мм, которые устанавливаются с шагом 600 мм. Перекрытия с С-образными балками охватывают пролет до 8 метров. Поверх балок укладывается профилированный стальной настил, служащий основанием под полы из гипсоволокнистых листов. Потолок устраивается из гипсокартонных листов, прикрепленных к нижнему поясу балок через обрешетку.
Кровельная система — это несущие стропильные и ферменные конструкции из стальных оцинкованных профилей; свободные пролеты составляют до 20 метров. Кровельная система также обшивается листовыми материалами и утепляется. При строительстве по технологии ЛСТК возможно применение различных вариантов кровельных покрытий: ондулин, металлочерепица, гибкая черепица и т.д.

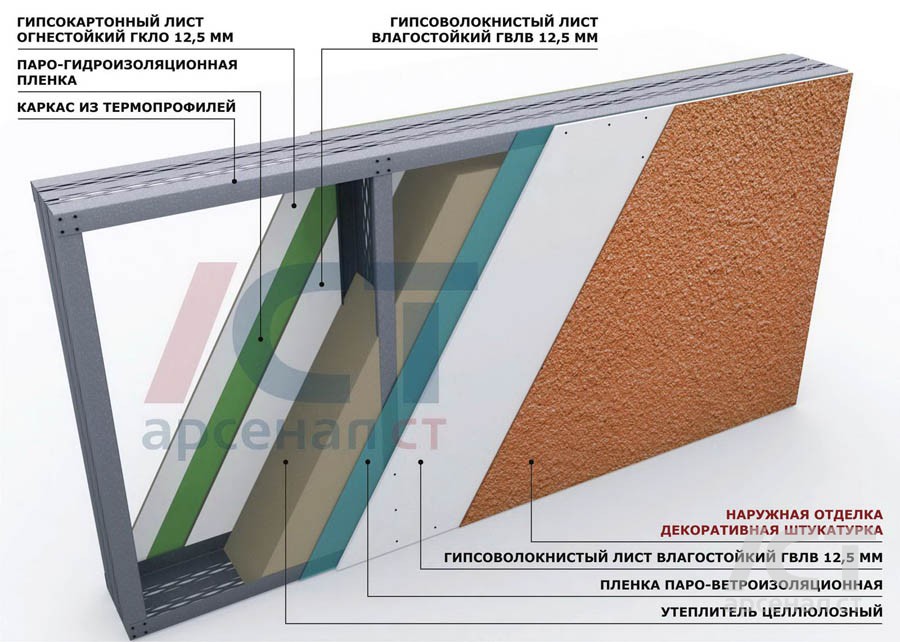

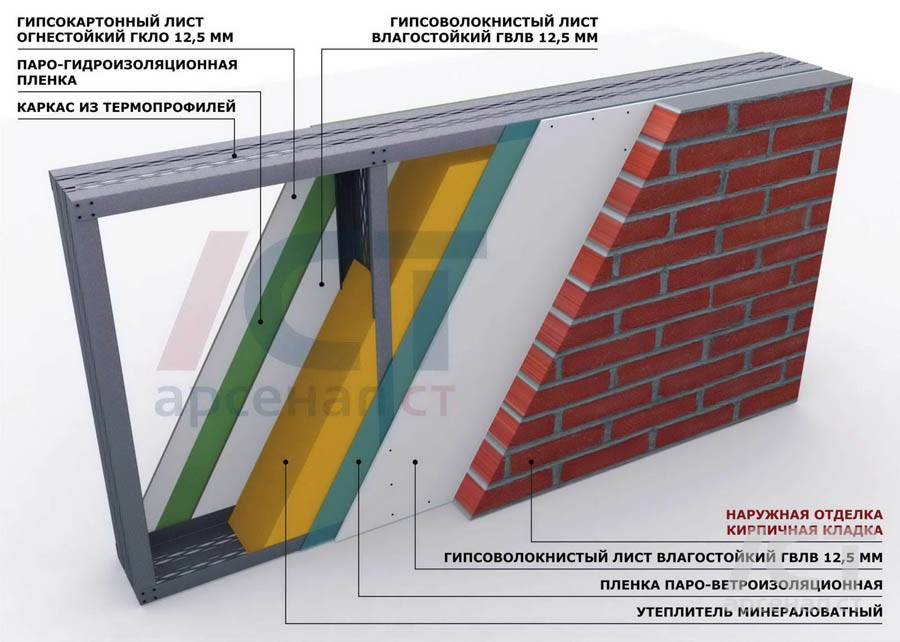

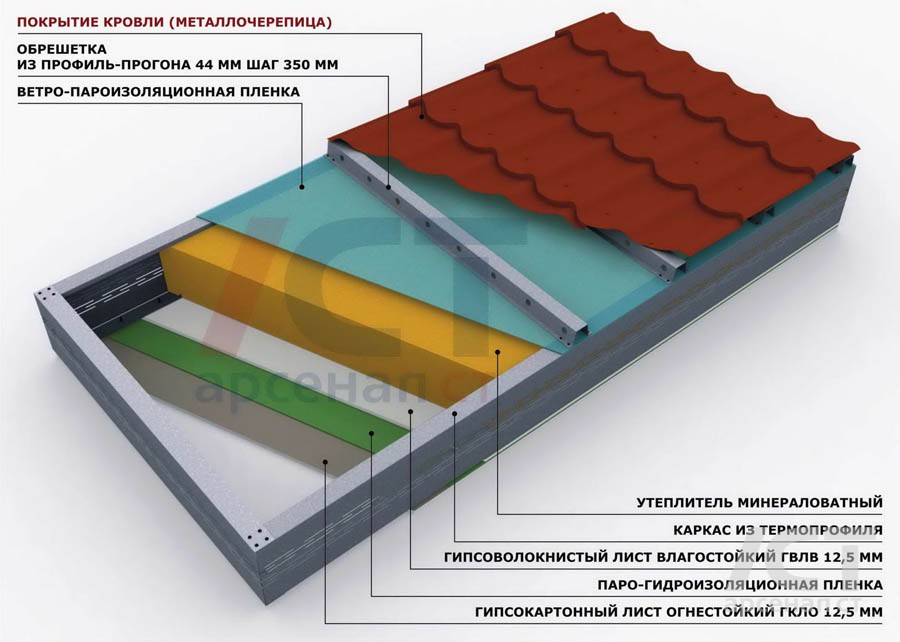

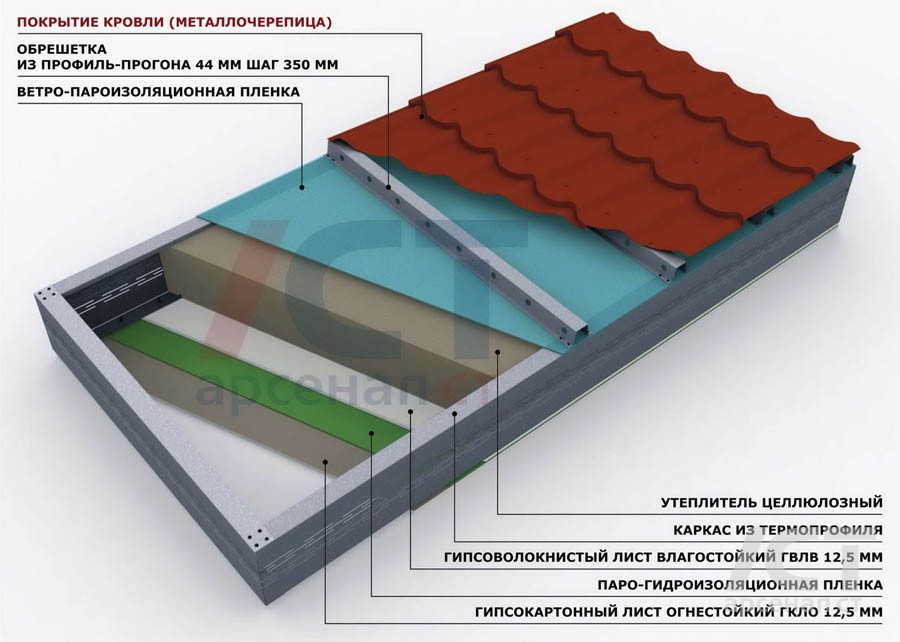

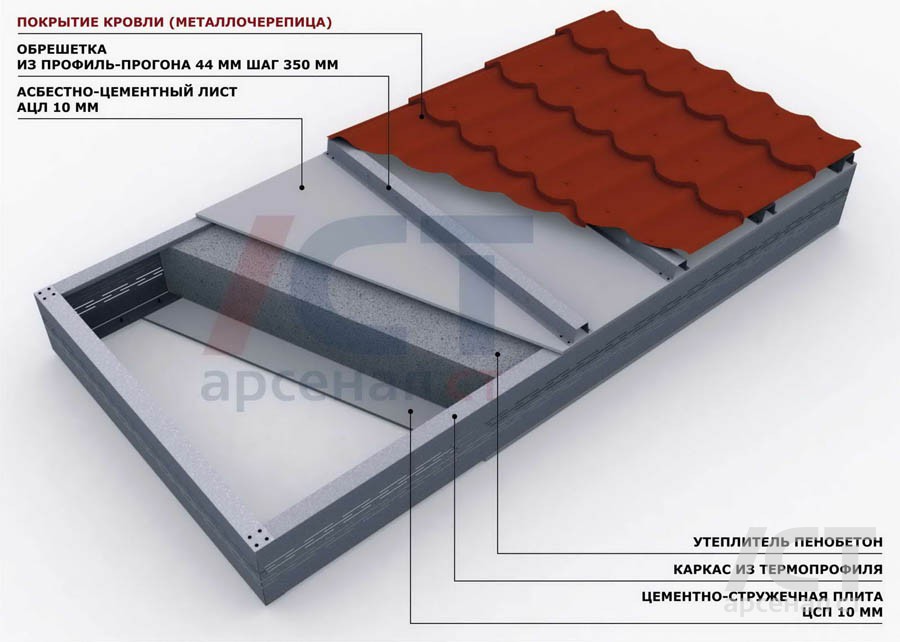

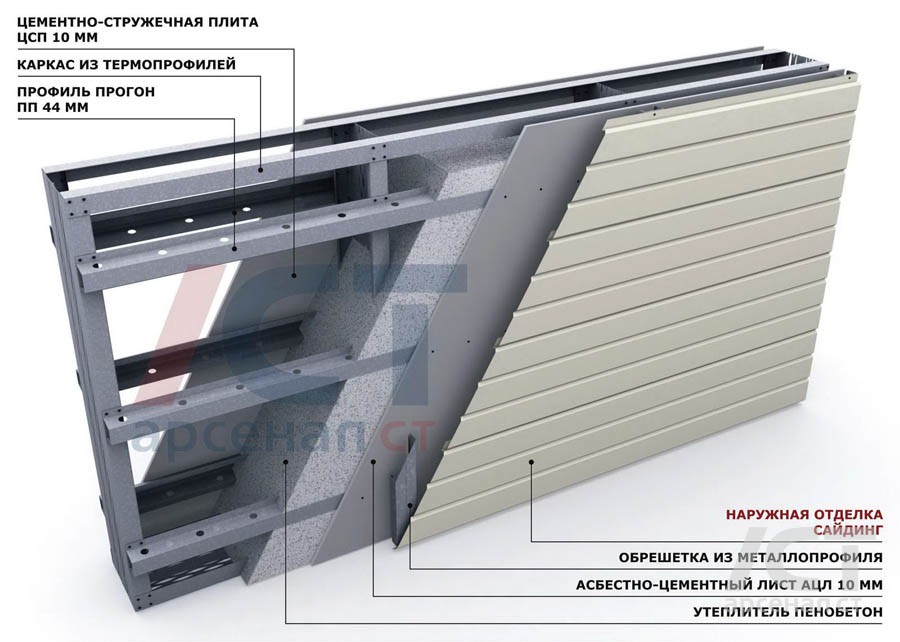

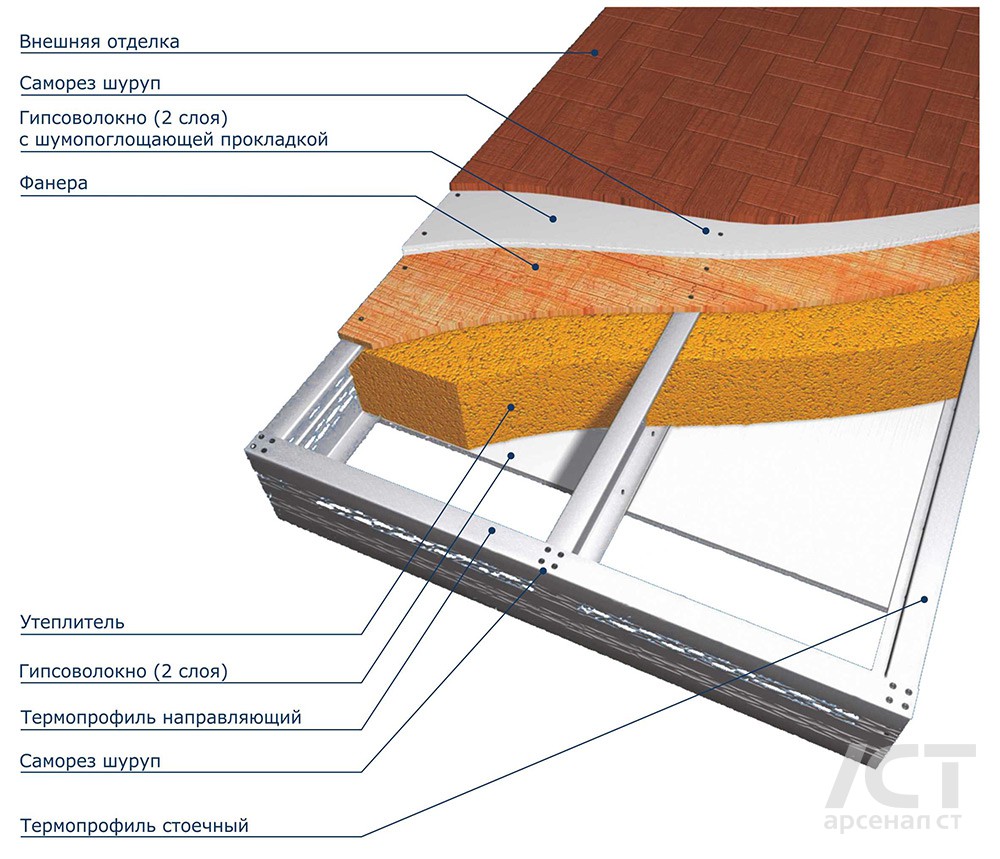

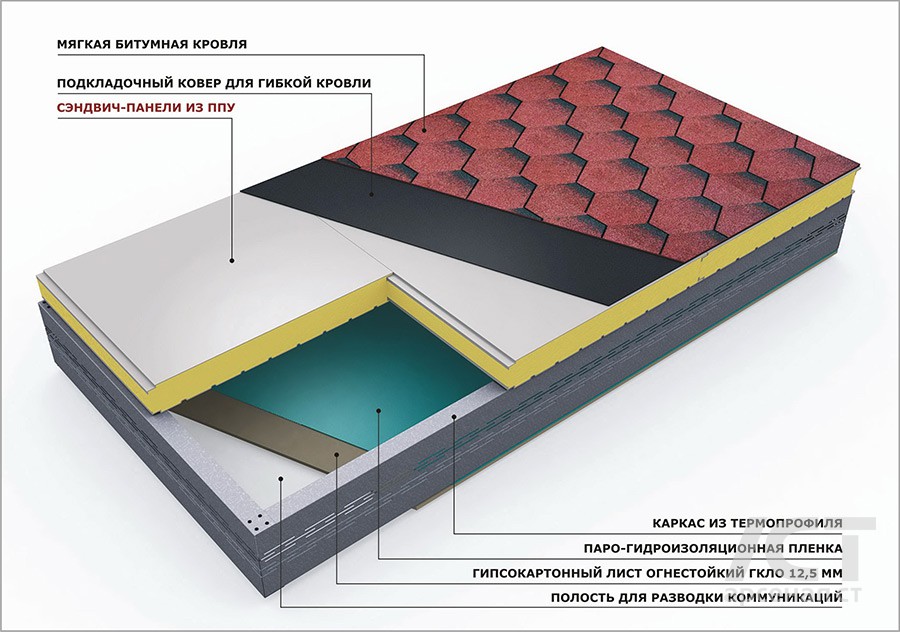

Варианты решений стеновых панелей и панелей перекрытия для строительства зданий на основе ЛСТК.
| Стеновая панель | Панель межэтажного прекрытия | Мансардная панель | ||
 |
 |
|
|
|
 |
 |
 |
||
 |
|
|
|
|
 |
 |
 |
||
 |
 |
|
|
|
 |
 |
 |
||
 |
|
|
|
|
 |
 |
 |
||
 |
|
|
|
|
 |
 |
 |
||
